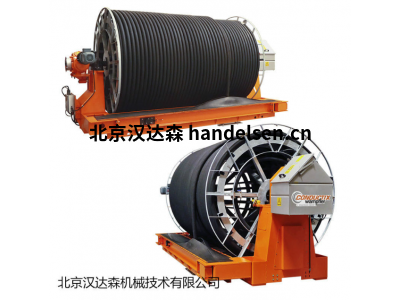

地下工程设备专用 ORION-自动排缆式电缆卷筒
ORION-自动排缆式电缆卷筒是一种特殊设计和制造的移动供电类装置，其应用形式是为隧道、码头或恶劣工况下使用的大型设备输送中低压电源。作为主机设备的一部分，通常由主机设备对其进行集中控制，如果必要，可以配置独立的手动控制箱来实现就地控制。
ORION-自动排缆式电缆卷筒配备有自动绕缆装置。通常情况下，可缠绕长达1500m 的电缆，从技术角度看，如此长度的电缆使用ORION-电缆卷筒是最佳解决方案，滑环可以采取内置式或外置式安装等两种方式，可更好的满足客户 对空间的要求。
Conductix-自动排缆式电缆卷筒ORION简介
基本特点
应用环境 隧道/码头
环境温度 0°C - +50°C
相对湿度 30% ~ 90%
海拔高度≤海平面上1000 米
安装方式 机架底部4 个安装圆孔
驱动方式 标配: 三相异步电机
选配: 气动或液压马达
制动方式 标配: 无制动器
选配: 气动或电动制动器
限位开关 4个触点
供电滑环 低压:电压等级1 KV， 电流≤800 A
中压: 3~20KV，电流≤600A
IP 55 防护等级
导缆架移动形式自动和同步运行
标准配置
筒体 Q235B钢板喷漆处理RAL9001
机架高强度工字钢喷漆处理 RAL9001
减速箱箱体为灰色喷漆的高强度铸铁制作，内部齿轮是经过特殊处理的钢制作，轴是采用 高强钢制作，飞溅润滑
马达/电机 230/400VAC 50HZ，防护等级IP55，绝缘等级F，铸铝或铸铁壳体
供电滑环 安装于筒体内部，动力环为青铜铸造，辅助环为黄铜材料，碳刷为铜石墨材料，绝 缘子为加强型玻璃纤维塑料
紧固件 镀锌钢 8.8 级
导缆架形式链条驱动
选配项
特殊马达 特殊电压等级≤660VAC
适应温度 -15C° ~ +40C° / 湿度 90%
气动
液压
力矩马达，8 极，230/400VAC，三相，H 级
制动器 气动式：壁厚8mm，刹车片厚6mm
可调节的安全电磁制动器(安装在电机上)
紧固件 不锈钢
油漆颜色应客户要求，喷漆类型及喷涂层数应客户要求
防冷凝加热器 100W/220V 或 200W/220V, 出厂前接入接线盒内部端子排
接线盒 IP55防护等级，提供接线端子排
工厂简介：
Conductix-Wampfler由Delachaux集团全资拥有，是为所有类型的移动设备和机械设计和制造高效能源和数据传输系统的全球领导者之一。
Conductix-Wampfler所有设备都在严格的环境，高产品质量以及客户的应用和操作条件下进行设计和制造。
自1902年以来，Conductix-Wampfler一直专注于移动电气化系统领域。在上个世纪，Conductix-Wampfler不断为全球的工业客户开发创新的导电和感应能源和数据传输解决方案。今天，Conductix-Wampfler自豪地为世界上最大的物料搬运，自动化和公共交通客户提供服务。Conductix-Wampfler的专业人员还为光纤和光缆机械业务的客户提供支持。
Conductix-Wampfler提供所有可用的技术和产品，以满足灵活和移动的能源和数据传输要求，所有这些都来自同一个来源。我们的客户可以从我们公正的咨询，工程和最合适的产品中受益。
Conductix-Wampfler在帮助客户实现业务目标方面提供丰富的经验。我们代表完全一致的概念，涵盖从第一次咨询到接受定制的预装配，到测试程序和现场安装的所有内容。
Conductix-Wampfler型号示例：
Conductix-Wampfler FR-450N066
Conductix-Wampfler N505 11 BNA47 1C33M1436VS 3T H7+7C180+TF05012F062
Conductix-Wampfler BNA_15_1VNO_M614_RS_51T_C120
Conductix-Wampfler EXEL4_2P_18T_C080_20_TRA
Conductix-Wampfler BNA15.1VN0.M614RS 51TC120
Conductix-Wampfler EXEL4 2P 18TC080-PT=10
Conductix-Wampfler FR-47C0026
Conductix-Wampfler FR-450N066
Conductix-Wampfler BNA47.2CN44.M1847VS3TH12+TFO40.12FO62.5
Conductix-Wampfler 28P0031
Conductix-Wampfler FR-450N066/1-00
Conductix-Wampfler EXEL3 2PR 3TP120+5C120-24 GPM-RF
Conductix-Wampfler ERM6.4P.M716.RT 1
Conductix-Wampfler DELACHAUX470N044
Conductix-Wampfler PE 08112
Conductix-Wampfler GPM-RF 30G2.5MM
Conductix-Wampfler 6/10kv R-(N)TSCGEWOEU-TTS
Conductix-Wampfler GPM-RF 30G2.5MM
Conductix-Wampfler LUNAR2/2T+54I20+8SC+36FA70带引出电缆
Conductix-Wampfler LUNAR2 2T+54I20+8SC
Conductix-Wampfler LWL-DREHüBERTRAGER
DELACHAUX EXEL5 3P 26TC080+5C080ML
DELACHAUX HAN-FA45318
DELACHAUX DWG.4.4.10N.078
DELACHAUX LD1000+ALL Options
DELACHAUX IVG51X6 120M
DELACHAUX BNA47.1C33.TS1436/RT2″
DELACHAUX EXEL2 2P11T C8 0725 TSP+SE/BR 500V25A
DELACHAUX 2M750-2P-2RT-3/4 BP-AC
DELACHAUX TYP EXEL5X.2M750.2P.2RT3/4
DELACHAUX 45340
DELACHAUX EXEL5/X 2M750 2P 2RT3/4\" BP/AC
DELACHAUX EXEL32P/11TC8 1215RN
DELACHAUX EXEL2.1S. 3TC8.0425GPM+SE/BR-NA5
DELACHAUX BNA47.2C44 M1847 VS 3TH12
DELACHAUX SL2 100A PH 90MM SL2-3109
DELACHAUX BNA40.2C33 M1642VS 3TH12 TFO50.12FO062 12kv
DELACHAUX ERM6.4P.M716.RT 1 1/4“ BP
Conductix-Wampfler RAIL 0811 SS10A PVCPE 4M
Conductix-Wampfler 50x40 NO17240
Conductix-Wampfler 3022 NO81102
Conductix-Wampfler 08-K154
Conductix-Wampfler KN71G4 400V /50 Hz
Conductix-Wampfler 3022 NO81102
Conductix-Wampfler GPM-RF 12G2.5mm2
Conductix-Wampfle rLUNAR2/2T+54I20+8SC+36FA70带引出电缆
Conductix-Wampfler 12TC080
Conductix-Wampfler TYP: CEP/SB/703/CM
Conductix-Wampfler SCHLEIFKOHLE 0811 L=48MM
Conductix-Wampfler SR20 2SA 12GB050 RXP 121518
Conductix-Wampfler 51-GS45/1/KS-12-01
更多详细资料请联系北京汉达森品牌专员吴亚男。
以上为Conductix-自动排缆式电缆卷筒ORION简介及Conductix-Wampfler部分型号示例。
